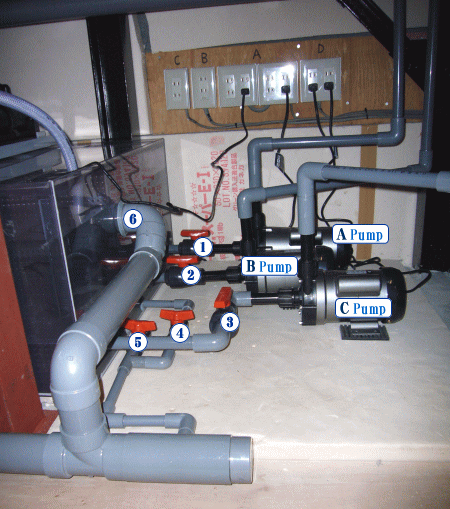

| ナンバー |
バルブ パーツ名称 |
| 1 |
Ａポンプバルブ |
| 2 |
Ｂポンプバルブ |
| 3 |
Ｃポンプバルブ |
| 4 |
1.2槽 ドレンバルブ |
| 5 |
3槽目 ドレンバルブ |
| 6 |

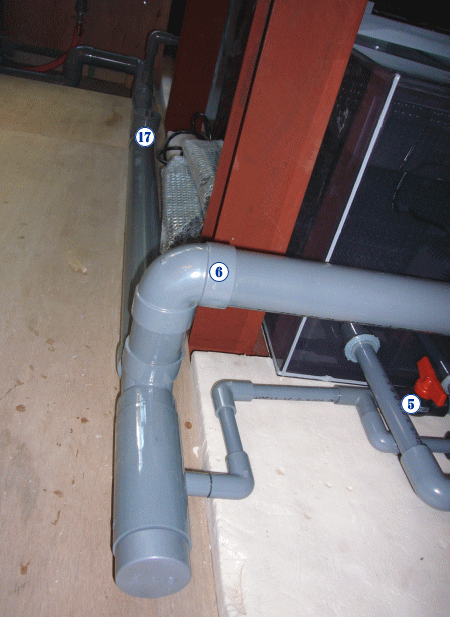

予備オーバーフロー
新水垂れ流し排水 |

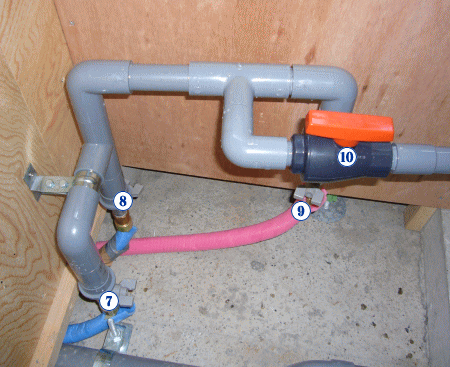

| 7 |
井戸水元バルブ |
| 8 |
水道水元バルブ |
| 9 |
給湯元バルブ |
| 10 |
給水元バルブ |

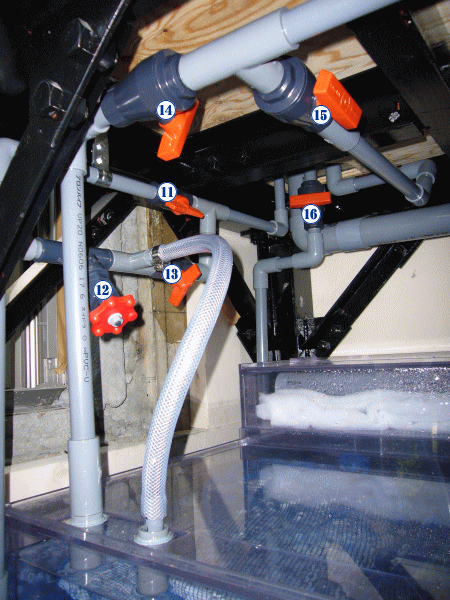

| 11 |
給水バルブ |
| 12 |
流量微調整調整バルブ |
| 13 |
分岐給水バルブ |
| 14 |
濾過槽自転/流量調整バルブ |
| 15 |
濾過槽自転ストップバルブ |
| 16 |
定量排水バルブ |
| 17 |
予備 排水口 |
|
 |
 |
 |
|
|
注1.）新水垂れ流しの時は元水道の水圧が非常に高く 予備オーバーフローが少し負けますので
全開での注水はやめるようにして下さい |
| 注2.）給水時の説明は 水道と給湯にて記述していますが 井戸水も同様です |
| 新水垂れ流し時（少量時） |
8.9.1.11.12.バルブを OFFの状態で、12.バルブを 半分程度ON 10.バルブON
8.9.を調節して水温調節（水温は12.バルブ後の分岐ホースで確認して下さい）
12.バルブを調節して、給水量を決め給水します |
|
| 新水垂れ流し時 |
8.9.1.11.12.バルブを OFFの状態で、12.バルブを 全開ON 10.バルブON
8.9.を調節して水温水量を調節（水温は12.バルブ後の分岐ホースで確認して下さい）
11.バルブON 12.バルブOFF |
|
| 大量水換え時 |
A.B.ポンプの電源を抜き 1.2.バルブをOFF
14.バルブをON 15.バルブをOFF（順番厳守）
8.9.1.11.12.バルブを OFFの状態で、12.バルブを 半分程度ON 10.バルブON
8.9.を調節して水温調節し 11.バルブをON 12バルブをOFF |
|
|
|
|
|
|
|
