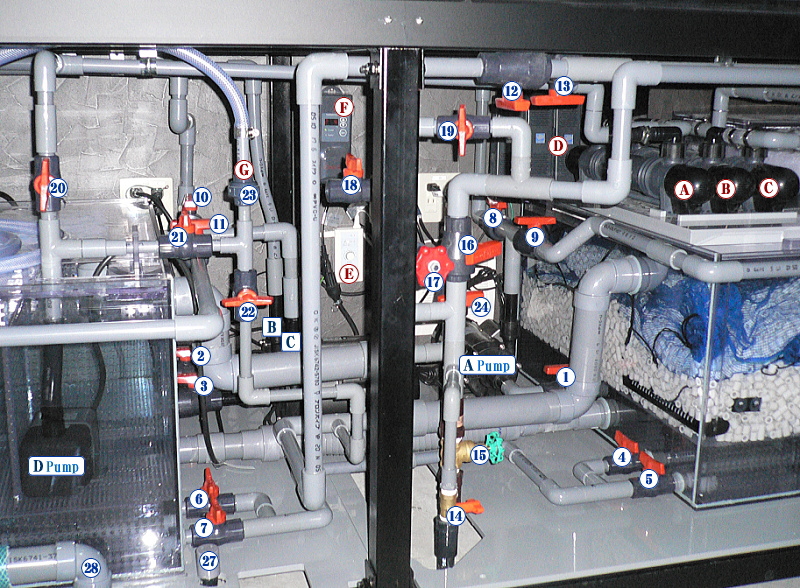

| バルブ操作マニュアル |
|
| ナンバー |
バルブ パーツ名称 |
| 1 |
Ａポンプバルブ |
| 2 |
Ｂポンプバルブ |
| 3 |
Ｄポンプバルブ |
| 4 |
Ａ濾過槽1、2槽目ドレンバルブ |
| 5 |
Ａ濾過槽3槽目ドレンバルブ |
| 6 |
Ｂ濾過槽1、2槽目ドレンバルブ |
| 7 |
Ｂ濾過槽3槽目ドレンバルブ |
| 8 |
Ａポンプ リターン側バルブ |
| 9 |
Ａポンプ分岐流量調節 濾過槽自転バルブ |
| 10 |
Ｃポンプ リターン側バルブ |
| 11 |
Ｃポンプ分岐流量調節 濾過槽自転バルブ |
| 12 |
全排水バルブ |
| 13 |
屋外排水バルブ |
| 14 |
水道元バルブ |
| 15 |
給湯元バルブ |
|
|
| ナンバー |
バルブ パーツ名称 |
| 16 |
給水バルブ |
| 17 |
新水垂れ流し流量調節バルブ(アナログ) |
| 18 |
新水垂れ流し流量確認バルブ |
| 19 |
新水垂れ流し止水バルブ |
| 20 |
殺菌灯循環バルブ |
| 21 |
砂利クリーナー注水バルブ |
| 22 |
砂利クリーナー排水バルブ |
| 23 |
砂利クリーナー結線ユニオン |
| 24 |
予備排水バルブ |
| 25 |
予備排水ソケット（20Ａ 16Ａ） |
| 26 |
予備排水（掃除口 50Ａ） |
| 27 |
2期工事 集中濾過用リターン |
| 28 |
2期工事 集中濾過連通管 |
| 29 |
砂利クリーナー 元バルブ |
| 30 |
砂利クリーナー 注水バルブ |
|
|
|
| ナンバー |
機器類 パーツ名称 |
| Ａ |
Ａ殺菌灯 濾過槽強制循環 |
| Ｂ |
Ｂ殺菌灯 濾過槽強制循環 |
| Ｃ |
Ｃ殺菌灯 濾過槽強制循環 |
| Ｄ |
ＡＢＣ殺菌灯安定器 |
| Ｅ |
強制排熱換気扇用 ＯＮ ＯＦＦサーモスタット |
| Ｆ |
レイシー ＴＣ-100 サーモスタット |
| Ｇ |
砂利クリーナー用 接続パーツ |
| Ｈ |
排水側接続エルボ |
|
|
 |
 |
|
| 通常運転時 |
| バルブNo． |
１. |
２. |
３. |
４. |
５. |
６. |
７. |
８. |
９. |
10. |
11. |
12. |
13. |
14. |
15. |
16. |
17. |
18. |
19. |
20. |
21. |
22. |
24. |
| ＯＮ |
● |
● |
● |
|
|
|
|
● |
|
● |
|
|
|
|
|
|
|
|
|
● |
|
|
|
| ＯＦＦ |
|
|
|
● |
● |
● |
● |
|
● |
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
● |
● |
|
通常は常にこの状態で運転して下さい
9.11..番バルブは 適宜調整して下さい |
|
|
| 水換え 自動排水時（春〜秋） |
| バルブNo． |
14. |
15. |
16. |
| ＯＮ |
● |
● |
● |
| ＯＦＦ |
|
|
|
|
|
| 15.バルブは OFFの状態が多いと思います |
|
|
| 新水垂れ流し流量調節時 |
| バルブNo． |
14. |
15. |
16. |
17. |
18. |
19. |
| ＯＮ |
● |
● |
|
|
● |
● |
| ＯＦＦ |
|
|
● |
● |
|
|
|
|
18.バルブの先に ホースを繋いだパイプを挿し濾過槽 又はバケツに入れます。
18.バルブON 14.15.バルブをON 17.バルブを調整して流量を決め 14.15.バルブを調節して水温を決め、
19.バルブをON 18.バルブをOFF この状態で有る程度の給水量を把握しながら新水垂れ流し運転が出来ます |
|
|
| 水換え 自動排水時（冬季水温調整） |
| バルブNo． |
14. |
15. |
16. |
17. |
18. |
19. |
| ＯＮ |
● |
● |
● |
|
● |
|
| ＯＦＦ |
|
|
|
● |
|
● |
|
|
18.バルブの先に ホースを繋いだパイプを挿し濾過槽に入れます。
18.バルブON 14.15.バルブをON 17.バルブを開き 14.15.バルブを調節して水温を決め、
16.バルブをON 17.バルブをOFF 18バルブOFF この状態で有る程度の給水水温を把握しながら水換えが出来ます。 |
|
|
| 屋外に排水する場合 |
14.15.バルブを調節して 水温を決め 16.バルブON 13.バルブをON にすれば 室外に排水することが出来ます
※14.16.バルブは 全開で、慣れるまでは水槽本体の水位と左右濾過槽3槽目の水位が落ちていないか
頻繁に確認するようにして下さい。 |
|
|
大量水換え時
※滅多に有る事ではありませんが 万が一の場合の大量水換え方法です |
※バルブ操作や手順の順番厳守
Bポンプの電源をOFF 2.バルブをOFF 11.バルブON 10.バルブOFF 9.バルブON 8.バルブOFF 12.バルブON
この状態で 水槽本体の水位が落ちてきますので 任意の水位まで排水したら
12.バルブOFF 8.バルブON 9.バルブOFF 10バルブON 11.バルブOFF 2.バルブON Bポンプの電源をON
|
|
|
| 砂利クリーナーを使用する |
※バルブ操作や手順の順番厳守
29.バルブON の状態で砂利クリーナー本体の先を水槽に沈め、Ｇのホースの先のパイプを
砂利クリーナーＨに挿します。
29.バルブOFF 30.バルブON 21.バルブON 20.バルブOFF この状態で30.バルブの先から水が出てきますので
20.バルブON 21.バルブOFF 30.バルブをOFFにします。
29.バルブをON 22.バルブを ONにすれば 砂利クリーナーから排水します。 |
| 砂利クリーナーの使用を終える |
30.バルブON 砂利クリーナーを持ち上げて パイプ内の水を抜きます
ホース内の水が抜けたら 22.バルブをOFF |
|
|
上記以外のバルブ操作や お問い合わせは お知らせ致しております電話までご連絡下さい
また 緊急時、急を要さない場合のサポートも
合わせてご一読下さい |
|
|
|
|
|
